АО "Ферроприбор" выпускает широкую номенклатуру ферритовых развязывающих приборов.

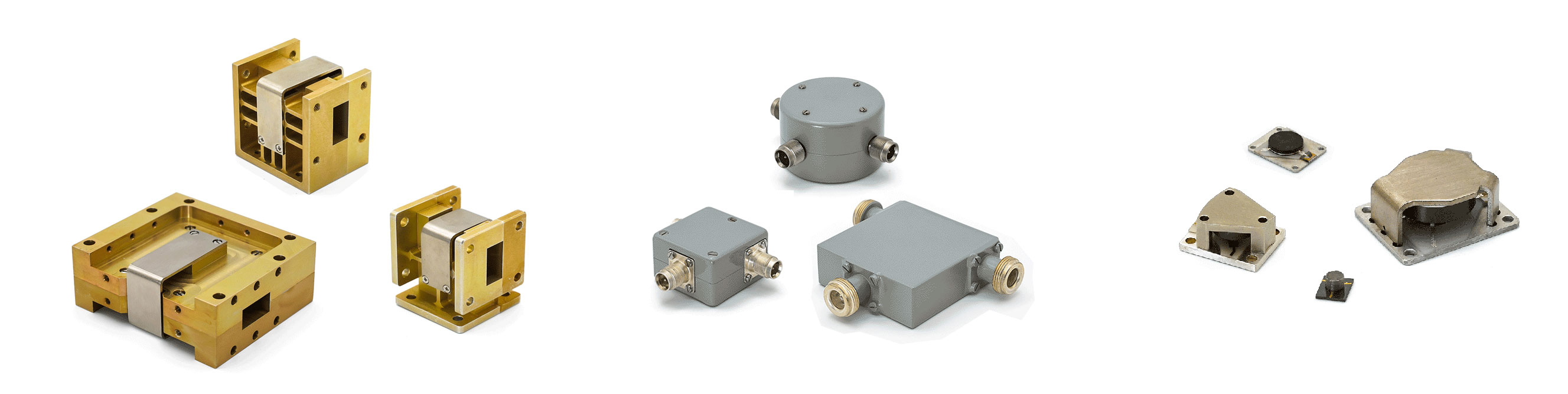

Приборы изготавливаются в различном исполнении: волноводные, коаксиальные, полосковые, микрополосковые.

Имеется возможность изготовления приборов с нестандартным сечением.

На предприятии функционирует система менеджмента качества — ИСО 9001 (2015).

Приборы выпускаются с приемкой ОТК и ВП.

Наши преимущества:

• Собственное производство.
• Исключительно высокое качество выпускаемой продукции.
• Возможность изготовления изделий с учетом индивидуального ТЗ заказчика, а так же индивидуальных пожеланий заказчика.
• Произведение измерения параметров неизвестных изделий.
• Наличие собственной испытательной лаборатории.
• Разработка и изготовление отечественных аналогов зарубежной продукции, при наличии ТЗ.
• Изготовление деталей по чертежам заказчика

---

Основные типы ферритовых СВЧ-приборов

1. Циркуляторы

   Самый известный прибор. Трех- или четырехпортовое устройство, в котором сигнал передается строго в одном циклическом направлении (напр., 1→2, 2→3, 3→1). Принцип: Комбинация невзаимного фазового сдвига и конструктивной/деструктивной интерференции в мостовых схемах. Применение: Развязка передатчика и приемника в одном антенном тракте (в радарах, базовых станциях сотовой связи), разделение приема/передачи.

2. Вентили

   Бывают двух типов: Первый по сути, тот же циркулятор, у которого третий порт нагружен на согласованную поглощающую нагрузку. Функция: Пропускает сигнал только в одном направлении (вперед), поглощая сигнал, идущий в обратном (обратные волны, отражения). Применение: Стабилизация работы генераторов (защита от изменения нагрузки), повышение КСВ тракта, измерение мощности. Второй тип являет собой простейший невзаимный элемент. Обеспечивают большое затухание для волн, распространяющихся в обратном направлении, и малое — в прямом. Отличие от вентиля первого типа : работает в узкой полосе, основан на эффекте гиромагнитного резонанса. Применение: Защита мощных генераторов.

3. Фазовращатели

   Используют управляемый невзаимный фазовый сдвиг. Применение: Управление лучом в ФАР (фазированных антенных решетках) — ключевой элемент для радиолокации и спутниковой связи.

4. Фильтры на ферритовых резонаторах (ФНР)

   Используют явление гиромагнитного резонанса в ферритовых сферах или дисках. Обладают высокой добротностью (Q может достигать нескольких тысяч) и перестраиваемостью по частоте (изменением подмагничивающего поля). Применение: Селекция частот в преселекторах приемников, стабилизация частоты генераторов.

5. Переключатели

   Управляемые устройства, которые могут быстро (единицы-десятки наносекунд) открывать или закрывать СВЧ-тракт. Принцип: Изменение режима работы феррита (например, в резонанс — сигнал поглощается, вне резонанса — проходит) с помощью импульса тока в управляющей обмотке. Применение: Коммутация антенн, импульсная модуляция в радарах.

Материалы

Выбор феррита критически зависит от частоты и мощности:

• Никель-цинковые ферриты (Ni-Zn): Для частот до 1-2 ГГц, высокая намагниченность насыщения.
• Магний-марганцевые ферриты (Mg-Mn): Классика для СВЧ. Имеют низкие потери, используются в циркуляторах, изоляторах.
• Иттрий-железистые гранаты (YIG - Y₃Fe₅O₁₂): "Король" СВЧ-ферритов. Исключительно низкие потери, очень высокая добротность. Используются в перестраиваемых резонаторах, фильтрах, малошумящих устройствах. Частоты от сотен МГц до десятков ГГц.
• Гексаферриты (бариевые, стронциевые): Обладают высокой коэрцитивной силой и большой анизотропией, что позволяет создавать устройства с постоянным подмагничиванием (магнитами) для высоких частот (мм-диапазон).

Преимущества и недостатки

• Преимущества:
• Невзаимность — уникальное свойство, недостижимое на пассивных элементах без ферритов.
• Высокая мощность — способны работать с большими уровнями СВЧ-мощности (киловатты в непрерывном режиме, мегаватты в импульсном).
• Надежность и долговечность — чисто твердотельные устройства, нет движущихся частей (в отличие от механических коммутаторов). Быстродействие (для переключателей и затворов).
• Недостатки:

• Габариты и вес — требуют магнитов для подмагничивания, особенно на низких частотах.
• Узкополосность (для многих типов, кроме YIG-устройств).
• Температурная зависимость параметров (требует термостабилизации или компенсации).
• Нелинейные эффекты при высоких мощностях (насыщение, помпаж).
• Стоимость по сравнению с взаимными интегральными схемами.

Современные тенденции и будущее

Интеграция с планарными технологиями: миниатюризация циркуляторов и изоляторов для интегральных СВЧ-схем (MMIC) и радиофотоники.

Сегнетоэлектрические и мультиферроиковые материалы: попытки создать электрически управляемые невзаимные устройства.

Метаматериалы и топологическая фотоника: реализация невзаимных свойств без ферритов на основе пространственно-модулированных структур или невзаимных фазовых сдвигов в активных схемах.

Однако ферритовые устройства пока остаются непревзойденными по мощности и надежности.

Итог: Ферритовые приборы — незаменимые "рабочие лошадки" в мощных и высокочастотных СВЧ-системах, таких как радары, спутниковые и сотовые станции, где требуются невзаимность, работа с высокой мощностью и надежность. Несмотря на развитие альтернативных технологий, они остаются краеугольным камнем СВЧ-техники.
