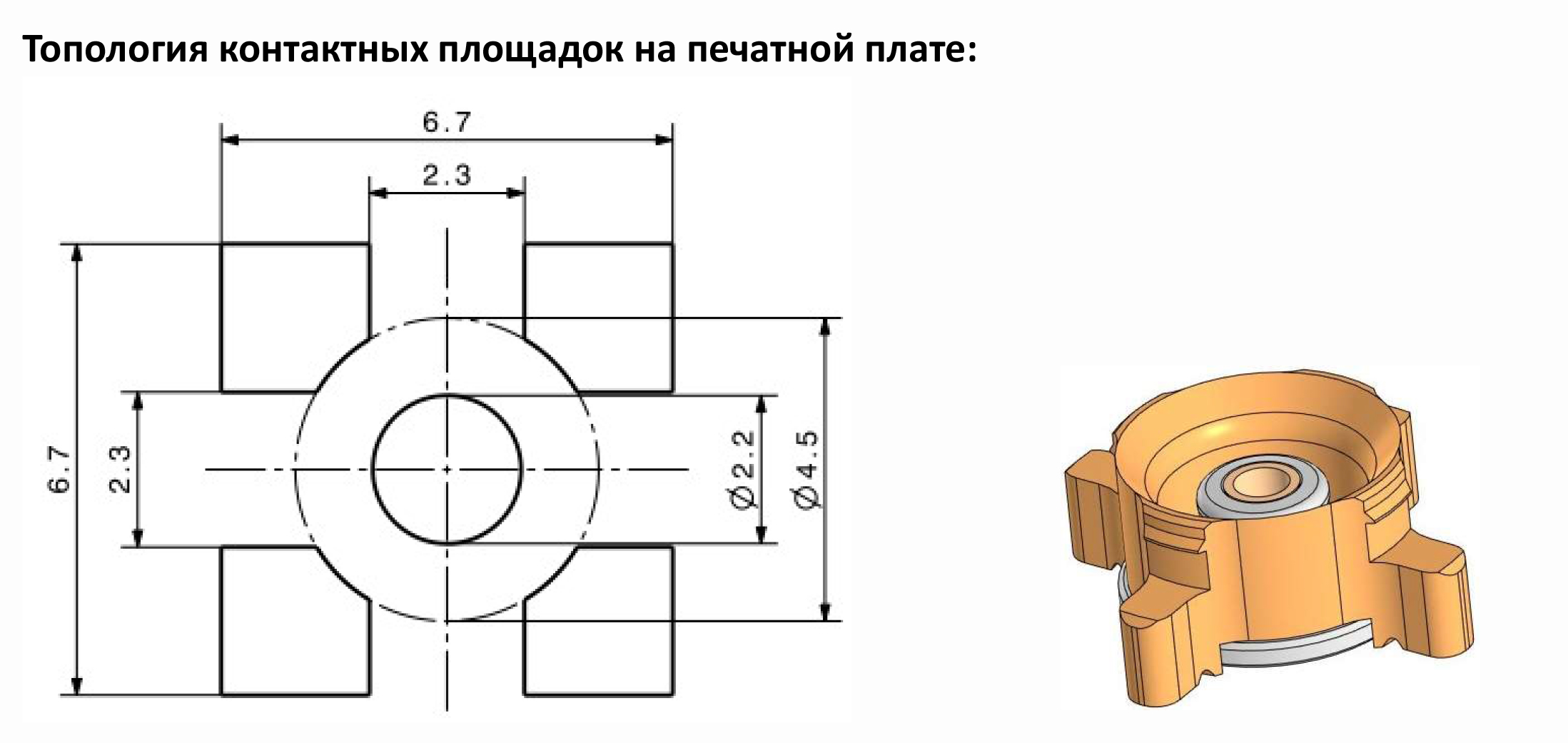

Коаксиальный разъем серии MMBX.
Прямой разъем поверхностного монтажа на печатную плату.
Модель : Ф-MMBX-S-1
Микроминиатюрный разъем для поверхностного монтажа на печатную плату.
Защелкивающееся соединение с ответной частью.
Подходит для автоматического установщика компонентов.
Тип соединителя – MMBX. Вид соединителя – розетка.
Техническая документация на разъем Ф-MMBX-S-1
|

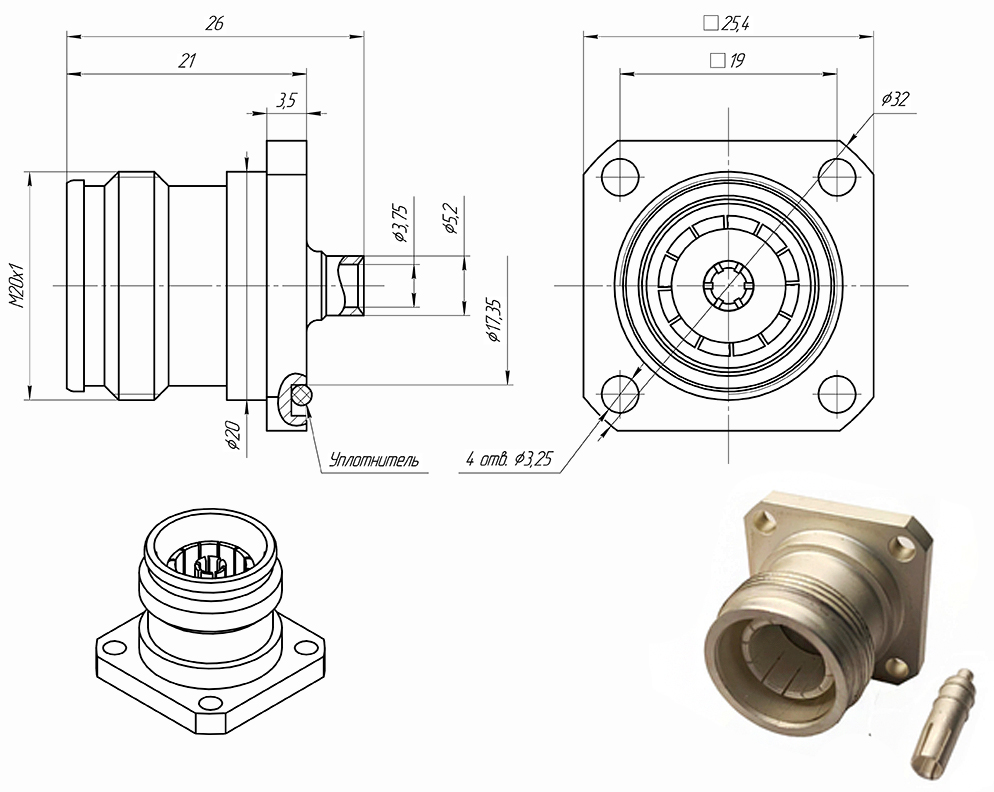

Высокочастотный разъем типа гнездо под кабель RTK-FS 141 Соответствуют 4.3-10 IEC 61169-54:2016 IEC 2016 Категория качества - ОТК
Интерфейс 4.3-10 отличается инновационной конструкцией, в которой механический и электрический контакт разделены. Это позволяет обеспечивать стабильно низкий уровень PIM не зависимо от усилия фиксации соединения. Кроме того, такая конструкция позволяет для одного интерфейса реализовать три механизма соединения: гайка с насечкой, гайка под ключ и Quick-lock (быстрого соединения). Разъёмы 4.3-10 решают задачи, требующие стабильного PIM и прочности при малых габаритах. Разъёмы применяются в системах Small Cell и MIMO; в DAS сетях в зданиях; в антеннах, радиостанциях и фильтрах; в мультикоаксиальных и врубных соединениях; внутри и вне помещений.
|
